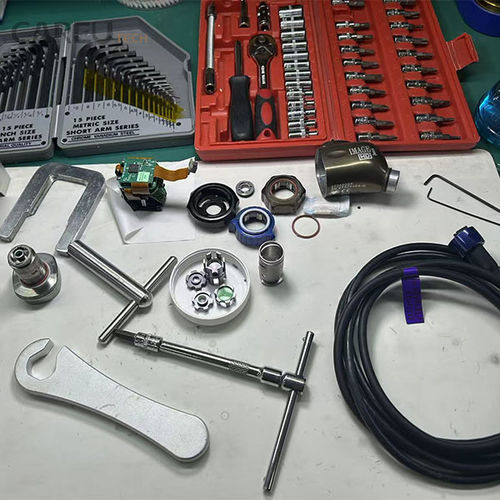

Storz 22220055 H3-Z Kamera başını sökme işlemi

Genel Sökme Prosedürü

Tam adımlar biraz farklılık gösterebilir, ancak bu, H3-Z gibi çoğu sert endoskop kamera kafası için standart prosedürdür.

Adım 1: Dış İnceleme ve Hazırlık

1. Kamera kafasını belirgin herhangi bir dış hasar açısından fiziksel olarak inceleyin.

2. Her adımda fotoğraf çekin. Bu, yeniden montaj için referansınızdır.

3. Kamera kafasını ESD matınızın üzerine yerleştirin ve bilek kayışınızı takın.

4. Kamera kafasını bağlantı kablosundan çıkarın (modüler bir tasarım ise). Bu genellikle C-Mount veya süngü tarzı konektörün kilidini açmayı ve sökülmesini içerir.

Adım 2: Dış Kabuğu/Muhafazayı Çıkarma

1. Kamera kafasının dışındaki küçük vidaları bulun ve çıkarın. Bunlar genellikle garanti etiketlerinin veya kauçuk tutacakların altında gizlenir. Bu etiketleri soymak garantiyi geçersiz kılacaktır.

2. Muhafaza tipik olarak iki kabuk yarısından oluşur. Yarıkları birbirinden ayırmak için plastik spatulaları dikkatlice kullanın, dikişin etrafında çalışın. Metal aletler kullanmayın çünkü alüminyum muhafazayı çizeceklerdir.

3. Kabuk ayrıldığında, ana iç tertibata erişiminiz olacaktır.

Adım 3: İç Bileşenleri Ayırma

1. Şimdi ana baskılı devre kartını (PCB), sensör bloğunu ve ışık kılavuzu konektörünü göreceksiniz.

2. Herhangi bir şeyi çıkarmadan önce, tüm bileşenlerin yönünü ve yerleşimini not edin.

3. Şerit kabloları dikkatlice ayırın. Bu konektörler genellikle, kablonun dışarı kaydırılabilmesi için önce yukarı çevrilmesi gereken küçük bir kilitleme mandalına sahiptir.

4. Diğer kablo demetlerini not edin ve ayırın.

Adım 4: Sensöre ve Optiklere Erişim

1. Sensör genellikle ana PCB'ye veya ön muhafazaya bağlı ayrı bir metal blok içinde bulunur.

2. Sensör bloğunu montajından sökün. Bu kritik bir adımdır—sensör eğilmemeli veya zorlanmamalıdır.

3. Ön objektif merceği muhtemelen kamera kafasının distal ucunda kapatılmıştır. Genellikle özel pres aletleri olmadan kullanıcı tarafından servis edilemez.

Adım 5: Temizlik (Uygulanabilirse)

• Ön Mercek: Ön mercek kirliyse, önce bir basınçlı hava püskürtmesiyle nazikçe temizleyin. Nem veya kalıntı kalırsa, bir mikrofiber beze küçük bir damla mercek temizleyici uygulayın ve merceği merkezden dışarı doğru dairesel hareketlerle nazikçe silin. Asla doğrudan merceğe sıvı uygulamayın.

• Sensör: Aşırı dikkat! Sensör kırılgandır. Boyutu için tasarlanmış özel bir sensör temizleme çubuğu kullanın. Çubuğa bir damla sensör temizleme sıvısı uygulayın ve sensörü tek, pürüzsüz bir geçişle silin. Ovmayın.

• İç Optikler:İç prizma tertibatını sökmek genellikle tavsiye edilmez. İçeride toz varsa, çok nazik bir basınçlı hava akımı kullanmak en güvenli yöntemdir.
